抗反冲击力螺母

时间:2017-12-02  浏览:0次



抗反冲击力螺母

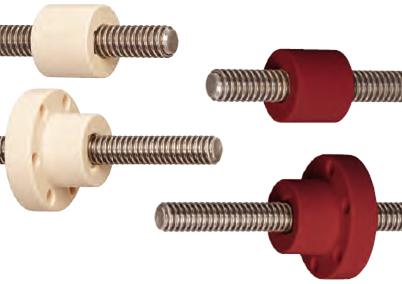

抗反冲丝杠螺母装配



抗反冲击力螺母

反冲指逆向间隙,这是由轴向间隙在螺旋传动装置中造成的。 抗反冲螺母在产品整个使用过程中降低该间隙(在允许磨损范围内)。

可进行自调节操作

自润滑及低噪音

带法兰的圆柱形结构

材料: iglidur® J


应用行业:包装机械,医疗设备,半导体工业,安全工业设备,实验室设备

抗反冲击力螺母

无铅——符合(RoHS) 2002/95/EG标准


抗反冲击力螺母
抗反冲击力螺母

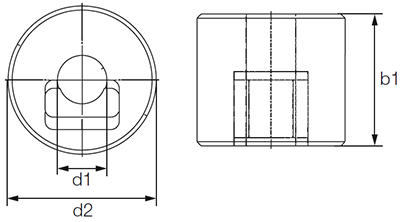

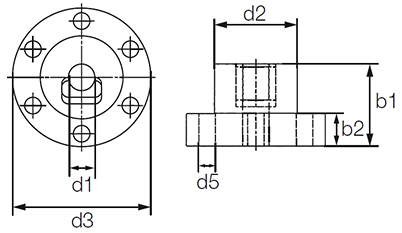

产品代码 d1 d2 d3 d4 d5 b1 b2 TR-d1 x P 最大静载荷 F轴
  [mm] [mm] [mm] [mm] [mm] [mm] [mm]   [N]
 JFRM-AB-2525-TR10X2 10 25 42 34 5 25 10 TR10X2 1060
 JFRM-AB-2525-TR10X3 10 25 42 34 5 25 10 TR10X3 1001
 JFRM-AB-2835-TR14X4 14 28 48 38 6 35 12 TR14X4 1414
 JFRM-AB-2835-TR12x3 12 28 48 35 5 35 12 TR14X4 1188
 JFRM-AB-2835-TR16X2 16 28 48 35 6 35 12 TR16X2 1838
 JFRM-AB-2835-TR16X4 16 28 48 38 6 35 12 TR16X4 2111
 JFRM-AB-2835-TR18X4 18 28 48 38 6 35 12 TR18X4 2714
 JFRM-AB-3244-TR20X4 20 32 55 45 7 44 12 TR20X4 3393
 JFRM-AB-3244-TR24X5 24 32 55 45 7 44 12 TR24X5 4863
 JSRM-AB-2220-TR10X2 10 22 - - - 20 - TR10X2 848
 JSRM-AB-2220-TR8X1.5 8 22 - - - 20 - TR08X1.5 683
 JSRM-AB-2624-TR12X3 12 26 - - - 24 - TR12X3 1188
 JSRM-AB-3632-TR16X2 16 36 - - - 32 - TR16X2 1838
 JSRM-AB-3632-TR16X4 16 36 - - - 32 - TR16X4 2111
 JSRM-AB-4036-TR18X4 18 40 - - - 36 - TR18X4 2714
 JSRM-AB-4540-TR20X4 20 45 - - - 40 - TR20X4 3393
 JSRM-AB-5048-TR24X5 24 50 - - - 48 - TR24X5 4863
 RFRM-AB-2525-TR10X2 10 25 42 34 5 25 10 TR10X2 530
 RFRM-AB-2525-TR10X3 10 25 42 34 5 25 10 TR10X3 501
 RFRM-AB-2835-TR14X4 14 28 48 38 6 35 12 TR14X4 707
 RFRM-AB-2835-TR12x3 14 28 48 38 6 35 12 TR14X4 594
 RFRM-AB-2835-TR16X2 16 28 48 38 6 35 12 TR16X2 919
 RFRM-AB-2835-TR16X4 16 28 48 38 6 35 12 TR16X4 1056
 RFRM-AB-2835-TR18X4 18 28 48 38 6 35 12 TR18X4 1357
 RFRM-AB-3244-TR20X4 20 32 55 45 7 44 12 TR20X4 1696
 RFRM-AB-3244-TR24X5 24 32 55 45 7 44 12 TR24X5 2432
 RSRM-AB-2220-TR10X2 10 22 - - - 20 - TR10X2 848
 RSRM-AB-2220-TR8X1.5 10 22 - - - 20 - TR10X2 848
 RSRM-AB-2624-TR12X3 12 26 - - - 24 - TR12X3 1188
 RSRM-AB-3632-TR16X2 16 36 - - - 32 - TR16X2 919
 RSRM-AB-3632-TR16X4 16 36 - - - 32 - TR16X4 2111
 RSRM-AB-4036-TR18X4 18 40 - - - 36 - TR18X4 2714
 RSRM-AB-4540-TR20X4 20 45 - - - 40 - TR20X4 3393
 RSRM-AB-5048-TR24X5 24 50 - - - 48 - TR24X5 4863
可根据要求提供有抗反冲功能的其他螺纹尺寸和螺母形状的螺母。
