抗扭转方形直线导向装置

时间:2018-01-08  浏览:0次



阳极化铝制成的法兰基座

圆形法兰 (01型号), 方形法兰 (02型号)

标准类型或串联轴承座

抗扭,没有第二导向

架空安装

允许力矩可达10Nm(尺寸为20)

免润滑

适合方形型材AWMQ-20

抗扭转方形直线导向装置

抗扭转方形直线导向装置

DryLin® Q导轨

產品代碼 重量/米 q dQ Qi
    [mm] [mm] ±0,02
 AWMQ-10 0.082 7.5 10 5
 AWMQ-12 0.193 12 16 8.5
 AWMQ-20 0.46 20 25 15

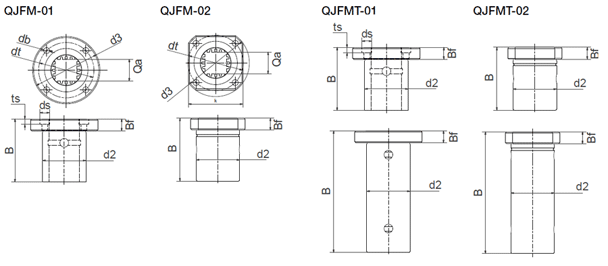

DryLin® Q 法兰轴承
Q20 法兰轴承

產品代碼 重量 k d2
h7
Bf dQ Qa Qi d3 dt d B
  [kg] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
 QJFMT-02-10 0.37 30 19 9 - 7.5 5 39 29 12 52
 QJFMT-01-20 0.24 0 40 11 - 20 0 62 51 28 112
 QJFM-01-20 0.14 0 40 11 51 20 0 62 51 28 58
 QJFMT-02-20 0.24 50 40 11 - 20 15 62 51 28 112
 QJFM-02-20 0.14 50 40 11 - 20 15 62 51 28 58
