抗扭转方形导向系统

时间:2018-01-08  浏览:0次



由硬质阳极氧化
铝制成的方形平台

封闭的阳极氧化铝基座

抗扭转,无需第二代导向系统

允许力矩可达10Nm

节省空间且重量轻

可实现在拖管中进行电缆导向

架空安装

免润滑剂

抗扭转方形导向系统

抗扭转方形导向系统


DryLin® Q导轨
產品代碼 重量/米 q dQ qi
    [mm] [mm] ±0,02
 AWMQ-10 0.082 7.5 10 5
 AWMQ-12 0.193 12 16 8.5
 AWMQ-20 0.46 20 25 15

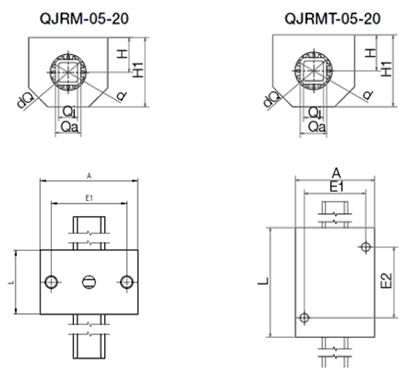

DryLin® Q 基座轴承
Q20-基座轴承
零件号 重量 A H H1 dQ Qa Qi E1 E2 d L
  [kg] [mm] ±0,02 [mm] [mm] [mm] [mm] [mm] ±0,15 [mm] ±0,15 [mm] [mm] [mm]
 QJRMT-05-20 0.55 62 27 54 25 20 15 48 0 28 85
 QJRM-05-20 0.25 62 27 54 25 20 15 48 55 28 40
