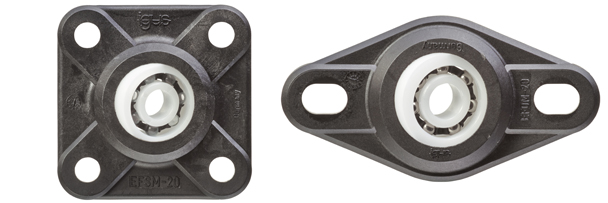

带玻璃或不锈钢滚珠的xiros®法兰轴承也相当于xiros®工程塑料滚珠轴承和igubal®基座轴承的组合。 角补偿xiros® 塑料滚珠轴承是为了免维护应用而开发的,例如在传送带,凸轮滚子,偏转滚子的应用中。 这种轻型,耐腐蚀和无磁性的轴承无需润滑,并且可以补偿由于倾斜或公差引起的偏差。
补偿对中误差
重量轻
完全耐腐蚀
免润滑、免维护
无磁性并且可洗
可应客户要求预估使用寿命
紧凑型設計
绝缘性
xirodur® B180或A500滚珠轴承
igumid G外壳

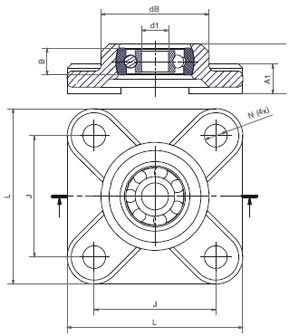

部件编号 | 滚珠材料 |
内径 Ø d1 |
dB | L | J | A1 | Ag | N |
最大 倾斜角度 |
最大静态 轴向 负载 |
静 态 载 荷 |
动 态 载 荷 |
极限 转速 |
重量 | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
[mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [°] | [N] | [N] | [N] | [min-1] | [g] | ||||
EFSM-BB1-P08-B180-GL | 玻璃 | 8 | 32.5 | 52 | 36 | 9 | 15.5 | 6.4 | ±5° | 165 | 60 | 84 | 2200 | 24 | ||
EFSM-BB1-P10-B180-GL | 玻璃 | 10 | 40 | 65 | 45 | 11 | 18.5 | 8.4 | ±5° | 285 | 85 | 119 | 1900 | 46.2 | ||
EFSM-BB1-P12-B180-GL | 玻璃 | 12 | 48 | 74 | 52 | 14 | 23.5 | 8.4 | ±5° | 315 | 105 | 147 | 2000 | 77.7 | ||
EFSM-BB1-P08-B180-ES | 不锈钢型 | 8 | 32.5 | 52 | 36 | 9 | 15.5 | 6.4 | ±5° | 165 | 60 | 84 | 2200 | 25.2 | ||
EFSM-BB1-P10-B180-ES | 不锈钢型 | 10 | 40 | 65 | 45 | 11 | 18.5 | 8.4 | ±5° | 285 | 85 | 119 | 1900 | 48.8 | ||
EFSM-BB1-P12-B180-ES | 不锈钢型 | 12 | 48 | 74 | 52 | 14 | 23.5 | 8.4 | ±5° | 315 | 105 | 147 | 2000 | 80 | ||
相比于4孔型号,xiros®2孔法兰轴承通过自带的槽孔,拥有易于调节的优势。 由于法兰轴承的自动偏差补偿功能,就不要求轴承座精确对齐了。
应用行业:汽车工业、报纸印刷、餐饮技术、纺织和玻璃制造、石料加工等。
部件编号 | 滚珠材料 |
内径 Ø d1 |
dB | H | L | J | A1 | Ag | N |
最大 倾斜角度 |
最大静态 轴向 负载 |
静 态 载 荷 |
动 态 载 荷 |
极限 转速 |
重量 | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
[mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [°] | [N] | [N] | [N] | [min-1] | [g] | ||||
EFOM-BB1-P08-B180-GL | 玻璃 | 8 | 32.5 | 72.6 | 38 | 53 | 10 | 15.25 | 6,4 x 10,1 | ±5° | 165 | 60 | 84 | 2200 | 18.1 | ||
EFOM-BB1-P10-B180-GL | 玻璃 | 10 | 40 | 89 | 47 | 65 | 11 | 18.5 | 8,4 x 12,5 | ±5° | 285 | 85 | 119 | 1900 | 33.6 | ||
EFOM-BB1-P12-B180-GL | 玻璃 | 12 | 48.5 | 101 | 58.5 | 75 | 14 | 23.5 | 8,4 x 12,5 | ±5° | 315 | 105 | 147 | 2000 | 59.4 | ||
EFOM-BB1-P08-B180-ES | 不锈钢型 | 8 | 32.5 | 72.6 | 38 | 53 | 10 | 15.25 | 6,4 x 10,1 | ±5° | 165 | 60 | 84 | 2200 | 19.5 | ||
EFOM-BB1-P10-B180-ES | 不锈钢型 | 10 | 40 | 89 | 47 | 65 | 11 | 18.5 | 8,4 x 12,5 | ±5° | 285 | 85 | 119 | 1900 | 36.3 | ||
EFOM-BB1-P12-B180-ES | 不锈钢型 | 12 | 48.5 | 101 | 58.5 | 75 | 14 | 23.5 | 8,4 x 12,5 | ±5° | 315 | 105 | 147 | 2000 | 61.7 | ||
