调节螺栓公制

时间:2017-11-23  浏览:0次



igubal® 调节螺栓

带有定位销的高性能实心塑料螺栓是K系列关节头的附件。 相对于其他“黑”的igubal® 轴承部件,igubal®接头螺栓是由 POM材料制成

调节螺栓公制
最重要的性能:

重量轻

广泛的抗腐蚀性

可与K系列尺寸的关节头组合连接

减震性能

需既定的安装空间

易于安装

具有左旋和右旋螺纹

调节螺栓公制

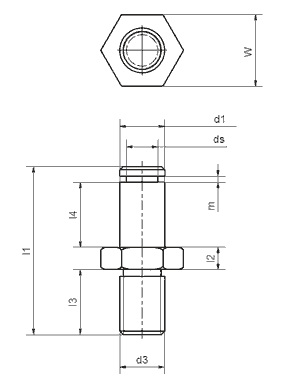

承载数据和尺寸[mm]右旋螺纹
  最大静态轴向
抗压强度
最大静态剪切力     连接
螺纹
订单号 短期 长期 短期 长期 ds d1/h11 d3
  [N] [N] [N] [N] [mm] [mm]
 PKRM-05 100 50 200 100 4 5 M05
 PKRM-06 150 75 250 125 4 6 M06
 PKRM-08 250 125 400 200 5 8 M08
 PKRM-10 500 250 600 300 7 10 M10
 PKRM-12 700 350 900 450 9 12 M12
 PKRM-14 800 400 1100 550 12 14 M14
 PKRM-16 900 450 1400 700 12 16 M16
 PKRM-18 800 400 1700 850 13 18 M18 x 1.5
 PKRM-20 500 250 2200 1100 15 20 M20 x 1.5


承载数据和尺寸[mm]左旋螺纹
订单号 m W
开口宽度
l1
总长
l2
螺母尺寸
l3
螺纹长度
l4
长度
定位销
重量
  [mm]   [mm] [mm] [mm] [mm] [g]
 PKRM-05 1.15 SW 8 25 2.7 11.3 8.5 0.7
 PKRM-06 1.2 SW 10 28 3.2 12.8 9.5 1.2
 PKRM-08 1.2 SW 13 32 4 12.5 12.5 2.6
 PKRM-10 1.4 SW 16 37.5 5 14.5 14.5 4
 PKRM-12 1.5 SW 18 42 6 15.5 16.5 7.5
 PKRM-14 1.7 SW 21 47 7 15.5 19.5 11.4
 PKRM-16 1.7 SW 24 52 8 16.5 22 16.9
 PKRM-18 1.7 SW 27 59 9 20.5 24 16.9
 PKRM-20 2 SW 30 67 10 25 26 34.4



带左旋螺纹的调节螺栓


承载数据和尺寸[mm]右旋螺纹
  最大静态轴向
抗压强度
最大静态剪切力     连接
螺纹
订单号 短期 长期 短期 长期 ds d1/h11 d3
  [N] [N] [N] [N] [mm] [mm]
 PKLM-05 100 50 200 100 4 5 M05
 PKLM-06 150 75 250 125 4 6 M06
 PKLM-08 250 125 400 200 5 8 M08
 PKLM-10 500 250 600 300 7 10 M10
 PKLM-12 700 350 900 450 9 12 M12
 PKLM-14 800 400 1100 550 12 14 M14
 PKLM-16 900 450 1400 700 12 16 M16
 PKLM-18 800 400 1700 850 13 18 M18 x 1.5
 PKLM-20 500 250 2200 1100 15 20 M20 x 1.5



承载数据和尺寸[mm]左旋螺纹
订单号 m W
开口宽度
l1
总长
l2
螺母尺寸
l3
螺纹长度
l4
长度
定位销
重量
  [mm]   [mm] [mm] [mm] [mm] [g]
 PKLM-05 1.15 SW 8 25 2.7 11.3 8.5 0.7
 PKLM-06 1.2 SW 10 28 3.2 12.8 9.5 1.2
 PKLM-08 1.2 SW 13 32 4 12.5 12.5 2.6
 PKLM-10 1.4 SW 16 37.5 5 14.5 14.5 4
 PKLM-12 1.5 SW 18 42 6 15.5 16.5 7.5
 PKLM-14 1.7 SW 21 47 7 15.5 19.5 11.4
 PKLM-16 1.7 SW 24 52 8 16.5 22 16.9
 PKLM-18 1.7 SW 27 59 9 20.5 24 16.9
 PKLM-20 2 SW 30 67 10 25 26 34.4
