完整配置U型夹公制


重量极轻

完全耐腐蚀

高拉伸力

可与
E系列的杆端轴承组合

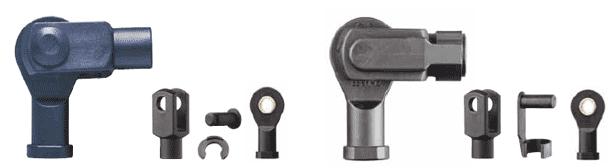

igubal-E系列U型夹-完整配置GERMKE/GELMKE。包括U型夹GERM/GELM,带销钉、卡箍及关节轴承EBRM/EBLM




右旋螺纹
订单号 最大静态
拉伸负载
最大静态
横向负载
重量
  长期 短期 长期 短期
  [N] [N] [N] [N] [g]
 GERMKE-05 450 900 75 150 6.4
 GERMKE-06 650 1300 100 200 7.3
 GERMKE-08 1000 2000 225 450 14.6
 GERMKE-10 1150 2300 250 500 27.1
 GERMKE-10 F 1150 2300 250 500 27.1
 GERMKE-12 1650 3300 275 550 42.7
 GERMKE-12 F 1650 3300 275 550 42.7
 GERMKE-15 1400 2800 400 800 68.4
 GERMKE-16 2500 5000 425 850 86.9
 GERMKE-16 F 2500 5000 425 850 86.9
 GERMKE-17 1800 3600 550 1100 98.3
 GERMKE-17 F 1800 3600 550 1100 98.3
 GERMKE-20 3600 7200 900 1800 175.2
 GERMKE-20 M20 3600 7200 900 1800 175.2



订单号 最大静态
拉伸负载
最大静态
横向负载
重量
  长期 短期 长期 短期
  [N] [N] [N] [N] [g]
 GELMKE-12 1650 3300 275 550 42.7
 GELMKE-05 450 900 75 150 6.4
 GELMKE-06 650 1300 100 200 7.3
 GELMKE-08 1000 2000 225 450 14.6
 GELMKE-10 1150 2300 250 500 27.1
 GELMKE-10 F 1150 2300 250 500 27.1
 GELMKE-12 F 1650 3300 275 550 42.7
 GELMKE-15 1400 2800 400 800 68.4
 GELMKE-16 2500 5000 425 850 86.9
 GELMKE-16 F 2500 5000 425 850 86.9
 GELMKE-17 1800 3600 550 1100 98.3
 GELMKE-17 F 1800 3600 550 1100 98.3
 GELMKE-20 3600 7200 900 1800 175.2
 GELMKE-20 M20 3600 7200 900 1800 175.2



igubal-E系列U型夹-完整配置GERMFE/GELMFE。包括U型夹,带销钉、卡箍及关节轴承







右旋螺纹
订单号 最大静态
拉伸负载
最大静态
横向负载
重量
  长期 短期 长期 短期
  [N] [N] [N] [N] [g]
 GERMFE-05 450 900 75 150 7
 GERMFE-06 650 1300 100 200 7.9
 GERMFE-08 1000 2000 225 450 15.9
 GERMFE-10 1150 2300 250 500 29.2
 GERMFE-10 F 1150 2300 250 500 29.2
 GERMFE-12 1650 3300 275 550 46
 GERMFE-12 F 1650 3300 275 550 46
 GERMFE-16 2500 5000 425 850 94.4
 GERMFE-16 F 2500 5000 425 850 94.4



左旋螺纹
订单号 最大静态
拉伸负载
最大静态
横向负载
重量
  长期 短期 长期 短期
  [N] [N] [N] [N] [g]
 GELMFE-05 450 900 75 150 7
 GELMFE-06 650 1300 100 200 7.9
 GELMFE-08 1000 2000 225 450 15.9
 GELMFE-10 1150 2300 250 500 29.2
 GELMFE-10 F 1150 2300 250 500 29.2
 GELMFE-12 1650 3300 275 550 46
 GELMFE-12 F 1650 3300 275 550 46
 GELMFE-16 2500 5000 425 850 94.4
 GELMFE-16 F 2500 5000 425 850 94.4
