单面滑动导向装置

时间:2017-12-18  浏览:0次

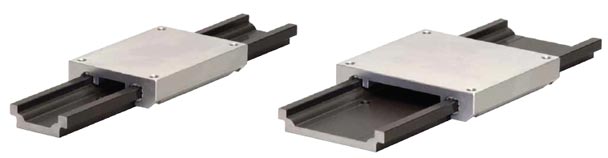

单面滑动导向装置


紧凑的平滑块由铝材机加工而成,然后经阳极化处理。


易于装配,无需对齐。

免润滑

精准的安装面。

超低安装高度:22毫米(安装尺寸10),30毫米(安装尺寸16)

可定制多种机加工的滑块和导轨。

镀层铝制成的滑块和导轨。

3种导轨尺寸(1040/1080/1660)

3种滑块长度。





单面滑动导向装置



导向滑块尺寸[毫米]
定購號 重量 A C A2 C2 K2 H2 最大静态载荷
    宽度 長度       ±0,17 Coy Coz Mox Moy Moz
  [kg]             [N] [N] [Nm] [Nm] [Nm]
 WWC-06-30-06 0.07 54 60 45 51 M4 16 1680 840 25 34 34
 WWC-06-30-08 0.09 54 80 45 71 M4 16 1680 840 25 51 51
 WWC-06-30-10 0.12 54 100 45 91 M4 16 1680 840 25 68 68
 WWC-10-40-10 0.21 73 100 60 87 M6 22 4800 2400 96 170 170
 WWC-10-40-15 0.32 73 150 60 137 M6 22 4800 2400 96 290 290
 WWC-10-40-20 0.42 73 200 60 187 M6 22 4800 2400 96 410 410
 WWC-10-80-10 0.28 107 100 94 87 M6 22 4800 2400 178 170 170
 WWC-10-80-15 0.42 107 150 94 137 M6 22 4800 2400 178 290 290
 WWC-10-80-20 0.56 107 200 94 187 M6 22 4800 2400 178 410 410
 WWC-10-120-10 0.36 153 100 140 87 M6 22 4800 2400 96 170 170
 WWC-10-120-15 0.54 153 150 140 137 M6 22 4800 2400 288 290 290
 WWC-10-120-20 0.72 153 200 140 187 M6 22 4800 2400 288 410 410
 WWC-16-60-10 0.41 104 100 86 82 M8 30 8400 4200 240 270 270
 WWC-16-60-15 0.61 104 150 86 132 M8 30 8400 4200 240 480 480
 WWC-16-60-20 0.8 104 200 86 182 M8 30 8400 4200 240 690 690
 WWC-20-80-15 0.99 134 150 116 132 M8 40 12800 6400 525 670 670
 WWC-20-80-20 1.33 134 200 116 182 M8 40 12800 6400 525 990 990
 WWC-20-80-25 1.66 134 250 116 232 M8 40 12800 6400 525 1250 1250

导轨尺寸[毫米]
定購號 重量 H da di L a b h h1 h2 G1 G2 a1*
  [kg/m] ±0,07 -0,1   max. -0,3
 WSQ-06-30 (1) 0.45 14 5 0 3000 27 30 4 4 7.5 22.5 15 0
 WSQ-10-40 (1) 0.92 20 7.5 0 4000 36 40 5.5 5.5 11 30 20 0
 WSQ-10-80 (2) 1.41 20 7.5 0 4000 70 74 5.5 5.5 11 27 17 40
 WSQ-10-120 (2) 2.02 20 7.5 0 4000 116 120 5.5 5.5 11 30 20 80
 WSQ-16-60 1.84 27 11.5 0 4000 54 58 7.5 3.5 14 43 29 30
 WSQ-20-80 3.3 36 15 0 4000 74 82 9.5 4.5 20 38 21 40
(1) 单个中央孔系列
(2) 两组平行孔

定購號 C4 C5 C6 K1,螺丝 hy lz Wby Wbz
    最小值 max. 最小值 max. DIN 912 [毫米4] [毫米4] [毫米3] [毫米3]
 WSQ-06-30 (1) 60 20 49.5 20 49.5 M5* 19000 1250 1100 200
 WSQ-10-40 (1) 120 20 79.5 20 79.5 M6 71600 5580 3000 610
 WSQ-10-80 (2) 120 20 79.5 20 79.5 M6 335000 7070 8300 700
 WSQ-10-120 (2) 120 20 79.5 20 79.5 M6 1175000 8000 18400 760
 WSQ-16-60 120 20 79.5 20 79.5 M8 324700 20500 9400 1700
 WSQ-20-80 120 20 79.5 20 79.5 M8 1145000 75300 23600 4500
(1) 单个中央孔系列
(2) 两组平行孔
