方形单轨和基座轴承

时间:2017-12-18  浏览:0次



4种尺寸:6, 10, 16, 20毫米

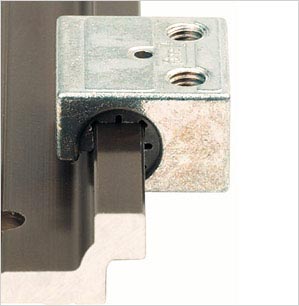

方形单轨和基座轴承
方形单轨和基座轴承

W型导轨 - 方形




DryLin® W导轨 - 方形
订单号 重量 H da L a h h1 h2 G1 G2 A1 Q1 Q2
    ±0,07 -0,1 max.
  [kg/m] [mm] [mm] [mm] [mm]   [mm] [mm] [mm] [mm] [mm] [mm] [mm]
 WSQ-06 (1) 0.23 14 5 3000 14 4 4 7.5 18 10.5 13.5 17 15
 WSQ-10 (1) 0.54 20 7.5 4000 25 5.5 5.5 11 27 17 18.5 26 21
 WSQ-16 0.94 27 11.5 4000 27 7.5 3.5 14 33 19 25 32 28
 WSQ-20 1.41 36 15 4000 27 9.5 4.5 20 38 21 30 37 37
方形单轨和基座轴承 WSQ-25 1.94 45 18.5 4000 32 11.5 5.5 25 46.5 25.5 37.5 45.5 46
更多附件:
3D-CAD 样品索取 专家 PDF 报价请求 价格清单 myCatalog
(1) 钻孔

订购代码 C4 C5 C5 C6 C6 K1用于 ly lz Wby Wbz
    最小值 最大值 最小值 最大值 螺栓
  [mm] [mm] [mm] [mm] [mm] DIN 912 [mm^4] [mm^4] [mm³] [mm³]
 WSQ-06 (1) 60 20 49.5 20 49.5 M4 2200 640 220 100
 WSQ-10 (1) 120 20 79.5 20 79.5 M6 16100 3300 950 350
 WSQ-16 120 20 79.5 20 79.5 M8 33000 10800 1700 910
 WSQ-20 120 20 79.5 20 79.5 M8 56500 34000 2600 2100
方形单轨和基座轴承 WSQ-25 150 25 99.5 25 99.5 M10 115900 73500 4500 3700
标准孔设计:对称C5=C6;订货请在图纸上注明C5≠C6(1) 钻孔

W型滑块 - 方形




DryLin® W滑块 - 方形

订购代码 浮动式 浮动式 重量 B C1 C3 A3 K2 K3 最大允许静载荷
  轴承浮 轴承浮               Coy Coz+ Coz-
  动方向 动范围 [g] [mm] [mm] [mm] [mm] [mm] [mm] [N] [N] [N]
 WJ200QM-01-06 - - 16 18 19 10 4.5 M4 M3 420 420 140
 WJ200QM-01-06-AL - - 8 18 19 10 4.5 M4 M3 420 420 140
 WJ200QM-01-06-LLY y ± 0.5 16 18 19 10 4.5 M4 M3 420 420 140
 WJ200QM-01-06-LLZ z ± 0.5 16 18 19 10 4.5 M4 M3 420 420 140
 WJ200QM-01-10 - - 41 26 29 16 6.5 M6 M5 1200 1200 250
 WJ200QM-01-10-AL - - 21 26 29 16 6.5 M6 M5 1200 1200 250
 WJ200QM-01-10-LLY y ± 0.7 41 26 29 16 6.5 M6 M5 1200 1200 250
 WJ200QM-01-10-LLZ z ± 0.7 41 26 29 16 6.5 M6 M5 1200 1200 250
 WJ200QM-01-16 - - 100 34.5 36 18 9 M8 M6 2100 2100 400
 WJ200QM-01-16-AL - - 51 34.5 36 18 9 M8 M6 2100 2100 400
 WJ200QM-01-16-LLY y ± 1.0 100 34.5 36 18 9 M8 M6 2100 2100 400
 WJ200QM-01-16-LLZ z ± 1.0 100 34.5 36 18 9 M8 M6 2100 2100 400
 WJ200QM-01-20 - - 190 42.5 45 27 9 M8 M6 3200 3200 500
 WJ200QM-01-20-AL - - 104 42.5 45 27 9 M8 M6 3200 3200 500
 WJ200QM-01-20-LLY y ± 1.0 190 42.5 45 27 9 M8 M6 3200 3200 500
 WJ200QM-01-20-LLZ z ± 1.0 190 42.5 45 27 9 M8 M6 3200 3200 500
