特性

外壳:铝

装备有drylin®直线滑动轴承R,型号RJUM-01-ø或RJUM-03-ø

可与drylin®直线滑动轴承R组合,型号 RJUM-06-ø

根据DIN 472标准用簧环将轴承安装入箱体。

选型:
标准 : RGAS-01-Ø
偏差补偿: RGAS-03-Ø
固态聚合物(廉价,轻便): RGAS-04-Ø

推荐的轴公差:h6-h10

现货供应

RGAS枕块型封闭型短设计公制
RGAS枕块型封闭型短设计公制

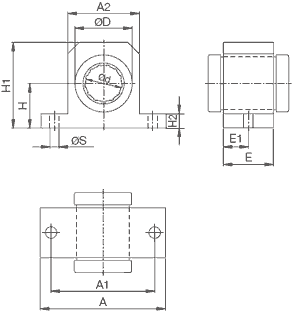

RGAS - 枕块型,封闭型,短设计,公制





尺寸 [毫米]

RGAS-01 标准式配RJUM-01
RGAS-03 自调心式配RJUM-03
RGAS-04


全塑料式配RJM-01
订购代码 d D H H1 H2 A A1 A2 E E1 S
  [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
 RGAS-01-12 12 22 18 35 6 52 42 30 20 10 5.3
 RGAS-01-16 16 26 22 40.5 7 56 46 34 22 11 5.3
 RGAS-01-20 20 32 25 48 8 70 58 40 28 14 6.4
 RGAS-01-25 25 40 30 58 10 80 68 50 40 20 6.4
 RGAS-01-30 30 47 35 67 10 88 76 58 48 24 6.4
 RGAS-01-40 40 62 45 85 12 108 94 74 56 28 8.4
 RGAS-03-12 12 22 18 35 6 52 42 30 20 10 5.3
 RGAS-03-16 16 26 22 40.5 7 56 46 34 22 11 5.3
 RGAS-03-20 20 32 25 48 8 70 58 40 28 14 6.4
 RGAS-03-25 25 40 30 58 10 80 68 50 40 20 6.4
 RGAS-03-30 30 47 35 67 10 88 76 58 48 24 6.4
 RGAS-03-40 40 62 45 85 12 108 94 74 56 28 8.4
 RGAS-04-12 12 22 18 35 6 52 42 30 20 10 5.3
 RGAS-04-16 16 26 22 40.5 7 56 46 34 22 11 5.3
 RGAS-04-20 20 32 25 48 8 70 58 40 28 14 6.4
 RGAS-04-25 25 40 30 58 10 80 68 50 40 20 6.4
 RGAS-04-30 30 47 35 67 10 88 76 58 48 24 6.4
 RGAS-04-40 40 62 45 85 12 108 94 74 56 28 8.4
