铝合金支撑轴AWMU公制

时间:2017-12-15  浏览:0次



特性

材料: EN AW 6061/6060

笔直度: DIN 12020标准

硬度 : 75 HB

表面:硬阳极氧化

表面硬度: 450-550 HV

对称标准孔型 C5 = C6

常备库存



请注意这里指的是一个技术性的表面。 由于轴的表面处理厚度不同,颜色可能有差异。
铝合金支撑轴AWMU公制
铝合金支撑轴AWMU公制

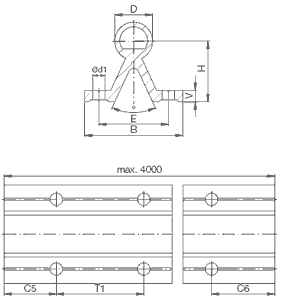

尺寸 [毫米]
订购代码 D B H V d1 (°) E T1 C5/C6
最小值
C5/C6
最大值
最大值
长度
重量
  [mm]
-0.1
[mm] [mm]
±0.25
[mm] [mm]   [mm]
±0.25
[mm]     [mm] [kg/m]
 AWMU-12 12 40 22 5 4.5 50 29 75 20 57 4000 0.75
 AWMU-16 16 45 26 5 5.5 50 33 100 20 69 4000 1
 AWMU-20 20 52 32 6 6.6 50 37 100 20 69 4000 1.415
 AWMU-25 25 57 36 6 6.6 50 42 120 20 79 4000 1.805
 AWMU-30 30 69 42 7 9 50 51 150 20 94 4000 2.69
 AWMU-40 (1) 40 73 50 8 9 50 55 200 20 119 4000 4.06
标准端距为对称:C5=C6(1) 轴径D容差达到-0.15
