SWUM/EWUM支撑钢轴公制

时间:2017-12-15  浏览:0次



SWUM/EWUM支撑钢轴公制
Cf53或不锈钢轴

采用标准铝制支撑进行装配

标准T2节距;T1还可根据客户要求发货

对称节距 C5 = C6

现有轴材料:
Cf53 钢,硬化,平滑化
Cf53 钢,硬化,平滑化,镀硬铬
X46 不锈钢,硬化,平滑化
X105 不锈钢,硬化,平滑化

SWUM/EWUM支撑钢轴公制

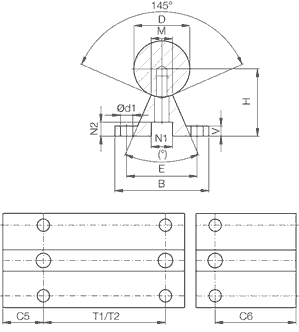

SWUM/EWUM – 支撑钢轴,公制


尺寸 [毫米]

SWUM 轴承钢Cf53 1.1213
EWUM

不锈钢X105 1.4125
订购代码 D B H V N1 N2 d1 M (°) E T1 C5/C6
最小值
C5/C6
最大值
T2 重量
  [mm] [mm] [mm]
±0.02
[mm] [mm] [mm] [mm] [mm]   [mm] [mm]
±0.15
用于T1 用于T1 [mm] [kg/m]
 SWUM-12 12 40 22 5 8 5 4.5 5.8 50 29 75 20 57 120 1.75
 SWUM-16 16 45 26 5 9.5 6 5.5 7 50 33 100 20 69 150 2.64
 SWUM-20 20 52 32 6 11 6.5 6.6 8.3 50 37 100 20 69 150 3.97
 SWUM-25 25 57 36 6 14 8.5 6.6 10.8 50 42 120 20 79 200 5.65
 SWUM-30 30 69 42 7 17 10.5 9 11 50 51 150 20 94 200 7.93
 SWUM-40 40 73 50 8 17 10.5 9 15 50 55 200 20 119 300 12.88
 SWUM-50 50 84 60 9 19 12.5 11 19 46 63 200 20 119 300 19.6
 EWUM-12 12 40 22 5 8 5 4.5 5.8 50 29 75 20 57 120 1.75
 EWUM-16 16 45 26 5 9.5 6 5.5 7 50 33 100 20 69 150 2.64
 EWUM-20 20 52 32 6 11 6.5 6.6 8.3 50 37 100 20 69 150 3.97
 EWUM-25 25 57 36 6 14 8.5 6.6 10.8 50 42 120 20 79 200 5.65
 EWUM-30 30 69 42 7 17 10.5 9 11 50 51 150 20 94 200 7.93
 EWUM-40 40 73 50 8 17 10.5 9 15 50 55 200 20 119 300 12.88
 EWUM-50 50 84 60 9 19 12.5 11 19 46 63 200 20 119 300 19.6
