带电动机的超细直线轴

3种丝杠螺距可选,M5螺纹(5x0,8毫米),更大螺距螺纹5x5和6x12.7

通过手轮手动调整或以电动机驱动

滚珠轴承实现优化的低反冲运转

大螺距螺纹型总是配备滚珠轴承



以下系列最为优秀: 1. SLN-27-01:线性轴,通过手轮手动操作(SHT-HR-05-22-15-OG)
2. SLN-BB-27-01:滚珠轴承线性轴,通过手轮手动调节,行程为100 / 150 / 200 / 250毫米
3. LN-{N11}:带NEMA11步进电动机的线性轴,滚珠轴承主轴在电动机轴承上
4.SLN-BB-27-02:带NEMA11步进电动机的滚珠轴承线性轴

所有型号的其他优点:所有型号的起始器都可以直接连接到型材的任意位置。

典型应用领域:自动机械、医疗器材和实验室工程、测试工程


带电动机的超细直线轴

技术参数
定購號 最大
行程长度
重量 额外重量
(每100毫米)
最大
静态载荷
最大
旋转速度
最大
驱动扭矩
    [g] [g] 轴向[N] 径向[N] [rpm] [Nm]
 SLN-27-14-0050-100-11-L-S-000 100 60 40 10 40 300 0.1
 SLN-27-14-0050-150-11-L-S-000 150 60 40 10 40 300 0.1
 SLN-27-14-0050-200-11-L-S-000 200 60 40 10 40 300 0.1
 SLN-27-14-0050-250-11-L-S-000 200 60 40 10 40 300 0.1
 SLN-27-15-0050-100-11-L-S-000 100 60 40 10 40 300 0.1
 SLN-27-15-0050-150-11-L-S-000 150 60 40 10 40 300 0.1
 SLN-27-15-0050-200-11-L-S-000 200 60 40 10 40 300 0.1
 SLN-27-15-0050-250-11-L-S-000 250 60 40 10 40 300 0.1

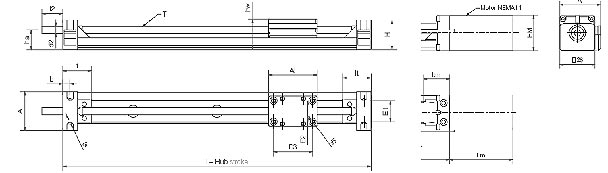

尺寸 [毫米]
定購號 A Al H E1 E2 E3 l hw lt lb ts tg T/d2 l2 ha
  ±0,2 -0,1 ±0,2 ±0,15 ±0,15 ±0,15   ±0,2 ±0,2
 SLN-27-14-0050-100-11-L-S-000 28 35 21.5 20.5 15 28 76 22 20.2 5 3.5 M3 M5 15 14
 SLN-27-14-0050-150-11-L-S-000 28 35 21.5 20.5 15 28 76 22 20.2 5 3.5 M3 M5 15 14
 SLN-27-14-0050-200-11-L-S-000 28 35 21.5 20.5 15 28 76 22 20.2 5 3.5 M3 M5 15 14
 SLN-27-14-0050-250-11-L-S-000 28 35 21.5 20.5 15 28 76 22 20.2 5 3.5 M3 M5 15 14
 SLN-27-15-0050-100-11-L-S-000 28 35 21.5 20.5 15 28 76 22 20.2 5 3.5 M3 M5 15 14
 SLN-27-15-0050-150-11-L-S-000 28 35 21.5 20.5 15 28 76 22 20.2 5 3.5 M3 M5 15 14
 SLN-27-15-0050-200-11-L-S-000 28 35 21.5 20.5 15 28 76 22 20.2 5 3.5 M3 M5 15 14
 SLN-27-15-0050-250-11-L-S-000 28 35 21.5 20.5 15 28 76 22 20.2 5 3.5 M3 M5 15 14

带电动机的直线模块
尺寸[毫米]
定購號 ltm HM AI li l Lm
 SLN-27-14-0050-100-11-L-S-000 20.5 28 33 25 83 自由选择
 SLN-27-14-0050-150-11-L-S-000 20.5 28 33 25 83 -
 SLN-27-14-0050-200-11-L-S-000 20.5 28 33 25 83 -
 SLN-27-14-0050-250-11-L-S-000 20.5 28 33 25 83 -
 SLN-27-15-0050-100-11-L-S-000 20.5 28 33 25 83 -
 SLN-27-15-0050-150-11-L-S-000 20.5 28 33 25 83 -
 SLN-27-15-0050-200-11-L-S-000 20.5 28 33 25 83 -
 SLN-27-15-0050-250-11-L-S-000 20.5 28 33 25 83 -
