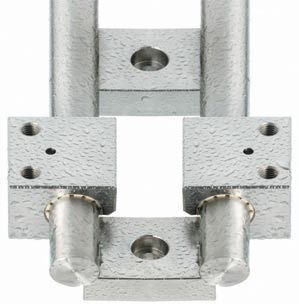

不锈钢导轨V4A双轨Ø10mm
不锈钢导轨V4A双轨Ø10mm

W型导轨,双轨, Ø 10 mm



订购代码 对应 重量 da L a b h h2
  滑块   h9 最大值 -0.3
  [订购代码] [kg/m] [mm] [mm] [mm] [mm] [mm] [mm]
 WS-10-40-ES-FG WJUM-01-10-ES-FG 1.58 10 3000 40 40 5.5 9

订购代码 C4 C5 C5 C6 C6 K1 用于
    最小值 最大值 最小值 最大值 螺栓
  [mm] [mm] [mm] [mm] [mm] DIN 912
 WS-10-40-ES-FG 120 20 79.5 20 79.5 M6

W型滑块


DryLin® W滑块
订购代码 重量 H B C1 C3 A A2 K2 K3 最大允许静载荷
    ±0.07             平头 Coy Coz+ Coz-
  [g] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 螺栓 [N] [N] [N]
 WJUM-01-10-ES-FG 57 18 26 29 16 73 60 M6 M5 3800 3800 950
 WXUM-01-10-ES-FG (1) 57 18 26 29 16 73 60 M6 M5 3800 3800 950
(1) 指定的长度超出了该物品的最大许可长度。
