    不锈钢导轨V4A单轨Ø20 mm

    时间：2018-01-08  浏览：0次

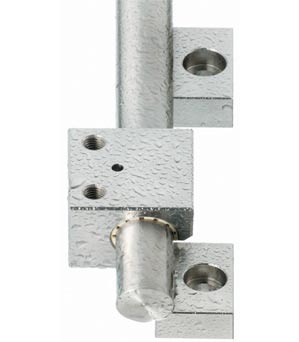

    不锈钢导轨V4A单轨Ø20 mm
    不锈钢导轨V4A单轨Ø20 mm

    W型导轨，单轨， Ø 20 mm


    DryLin® W型导轨，单轨， Ø 20 mm
    订单号   适用 重量 da L a h h2 G2 C4 C5 C5 C6 C6
        机体轴承   h9 max. -0,3         最小值 max. 最小值 max.
        [订单 号] [kg/m] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
     WS-10-ES-FG - WJUM-01-10-ES-FG 0.87 10 3000 27 5.5 9 17 120 20 79.5 20 79.5
     WS-16-ES-FG - WJUM-01-16-ES-FG 2.22 16 3000 27 12 14 19 120 20 79.5 20 79.5
     WS-20-ES-FG - WJUM-01-20-ES-FG 3.37 20 3000 27 16 20 21 120 20 79.5 20 79.5
    不锈钢导轨V4A单轨Ø20 mm WS-25-ES NEW WJUM-01-25-ES 5.21 25 3000 32 20 25 25.5 150 25 99.5 25 99.5

    订单号   K1 用于 h1 ly lz Wby Wbz 价格/米
        螺钉
        DIN 912 [mm] [mm^4] [mm^4] [mm³] [mm³]
    不锈钢导轨V4A单轨Ø20 mm WS-10-ES-FG - M6 5.5 491 491 98 98 一经要求 不锈钢导轨V4A单轨Ø20 mm
    不锈钢导轨V4A单轨Ø20 mm WS-16-ES-FG - M8 4.5 3217 3217 402 402 一经要求 不锈钢导轨V4A单轨Ø20 mm
    不锈钢导轨V4A单轨Ø20 mm WS-20-ES-FG - M8 8 7854 7854 785 785 一经要求 不锈钢导轨V4A单轨Ø20 mm
    不锈钢导轨V4A单轨Ø20 mm WS-25-ES NEW M10 9 19175 19175 1534 1534 一经要求 不锈钢导轨V4A单轨Ø20 mm
    更多附件：
    3D-CAD 样品索取 专家 PDF 报价请求 价格清单 myCatalog

    W型滑块


    DryLin® W滑块
    订单号   重量 H B C1 C3 G1 A3 A1
          ±0,07
        [g] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
     WJUM-01-10-ES-FG - 57 18 26 29 16 - - -
     WJUM-01-16-ES-FG - 134 27 34.5 36 18 33 9 25
     WJUM-01-20-ES-FG - 280 36 42.5 45 27 38 9 30
    WJUM-01-25-ES NEW 564 45 52.5 58 36 46.5 11 37.5
     WXUM-01-20-ES-FG (1) - 280 36 42.5 45 27 38 9 30
     WXUM-01-25-ES (1) NEW 564 45 52.5 58 36 46.5 11 37.5
     WJUM-01-20-ES2 (2) - 280 36 42.5 45 27 38 9 30
     WXUM-01-20-ES2 (1) - 280 36 42.5 45 27 38 9 30
    (1) 指定的长度超出了该物品的最大许可长度。
    (2) 由材料1.4305制成的相同尺寸的铣件

    订单号   K2 K3 Q1 Q2 最大静态载荷
          平头     Coy Coz+ Coz-
        [mm] 螺钉 [mm] [mm] [N] [N] [N]
     WJUM-01-10-ES-FG - M6 M5 - - 3800 3800 950
     WJUM-01-16-ES-FG - M8 M6 32 28 6900 6900 1450
     WJUM-01-20-ES-FG - M8 M6 37 37 11000 11000 1900
     WJUM-01-25-ES M10 M8 45.5 46 16000 16000 3600
     WXUM-01-20-ES-FG (1) - M8 M6 37 37 11000 11000 1900
     WXUM-01-25-ES (1)   M10 M8 45.5 46 16000 16000 3600
     WJUM-01-20-ES2 (2) - M8 M6 37 37 11000 11000 1900
     WXUM-01-20-ES2 (1) - M8 M6 37 37 11000 11000 1900
    (1) 指定的长度超出了该物品的最大许可长度。
    (2) 由材料1.4305制成的相同尺寸的铣件
